Autor Tópico: Pedido: Power Valvulado 1 Watt.  (Lida 130131 vezes)
a.sim
Visitante
« Responder #75 : 01 de Março de 2013, as 17:32:46 »

Olá.

O TS 5.60.A é para 5000 ohms, 5 W. Mantendo o mesmo tamanho, é possível obter cerca de 12...15 Hz a 1 W de potência. Mas a impedância primária será diferente.

Eu sugiro que o pessoal defina qual projeto vai montar e informe as especificações para que eu possa opinar.

Quanto à etiqueta torta, o funcionário responsável pelo erro já foi despachado há tempos...decerto, foi trabalhar para o concorrente.
Registrado
blackcorvo
Handmaker
****
Offline Offline

Sexo: Feminino
Mensagens: 1.225

Obrigado
-Dado: 207
-Recebido: 187



WWW
« Responder #76 : 01 de Março de 2013, as 17:44:29 »

Eu tenho aqui uma 1590XX e uma 1590DD, dependendo do tamanho dos transformadores,
eu coloco numa delas.

Mas Blackcorvo, o último esquema que eu postei, as mudanças na fonte, estão
OK?

Posso mandar bala num layout em circuito impresso e construir (comprar os transformadores
e tal)?

Abraço

O circuito está certo, mas aqueles dois diodos podem ser removidos. Os únicos que retificam são os que vão ligados ao resistor de 100R.

Pode usar o TS 5.60 sim. A diferença de impedância é baixa o suficiente pra não afetar o circuito de forma crítica. Só vai fazer esse PA distorcer com mais facilidade (talvez com um sinal de 6v, ao invés de 8v). E por ele ser pra 5w, vai dar uma reposta em graves um pouco melhor que um transformador menor.
Registrado

http://blackcorvo.com
|||
Ela/dela desde Agosto 2021
Ferro_Velho
Visitante
« Responder #77 : 01 de Março de 2013, as 18:08:56 »

Citar
senão a Schatz vai fazer companhia à Compomil na assinatura dele

 Cheesy Cheesy Cheesy

Eu sou um chato mesmo. Grin


Citar
mas aqueles dois diodos podem ser removidos

Não entendi, só há os diodos da "ponte retificadora" que estão ligados ao
resistor de 100R.


Outra coisa, fui ver o PDF do Baby Wonder e o transformador é :

01 - Transformador de força Primário: 110 / 220V

Secundários: um de 127V x 30ma, um de 6,3V x 800ma

01 - Transformador de saída TSS23 “Single-End”

Potência bem menor do que você indicou.


OK já vi na Altana que ele (o transformador de força) suporta mais. Legal!
« Última modificação: 01 de Março de 2013, as 18:13:05 por Ferro_Velho » Registrado
blackcorvo
Handmaker
****
Offline Offline

Sexo: Feminino
Mensagens: 1.225

Obrigado
-Dado: 207
-Recebido: 187



WWW
« Responder #78 : 01 de Março de 2013, as 18:44:14 »

Não entendi, só há os diodos da "ponte retificadora" que estão ligados ao
resistor de 100R.

Não precisa de ponte com um transformador com CT ligado ao terra, só precisa de dois diodos!

Assim:




Outra coisa, fui ver o PDF do Baby Wonder e o transformador é :

01 - Transformador de força Primário: 110 / 220V

Secundários: um de 127V x 30ma, um de 6,3V x 800ma

01 - Transformador de saída TSS23 “Single-End”

Potência bem menor do que você indicou.


OK já vi na Altana que ele (o transformador de força) suporta mais. Legal!


Só uma observação:
Esse transformador de saída que indiquei seria pra usar com uma carga de 4R (um falante de 4R ou um par de 8R em paralelo).
Registrado

http://blackcorvo.com
|||
Ela/dela desde Agosto 2021
Ferro_Velho
Visitante
« Responder #79 : 01 de Março de 2013, as 18:56:57 »

Ah entendi, retificação de meia onda certo?

Eu estou cotando na Schatz o transformador com as mesmas características
que o do Baby Wonder, necessitaria mais potência ou algo assim?

Eu acabei de passar uma MP pro a.sim perguntando, posso retificar
se necessário.

É por causa do transformador de saída da Altana não ser o que eu quero que vi
que o melhor seria comprar o da Schatz e então comprar os dois lá mesmo.

Usando os transformadores tipo os do Baby Wonder, muda tudo não é?

Ou seja, volta a ser como no esquema original, a retificação?

Abraço.
Registrado
Guilherme
Visitante
« Responder #80 : 01 de Março de 2013, as 19:20:44 »

Xformer,

Caso você ainda não conheça essas curvas, acho que você vai gostar e servirão de subsidio para seu projeto.

http://www.audiolink.com.br/audiolink/imagens/ECC82_PP.jpg

abraçaõ

Guilherme
Registrado
Finck
Handmaker
****
Offline Offline

Sexo: Masculino
Mensagens: 1.726

Obrigado
-Dado: 62
-Recebido: 271



« Responder #81 : 01 de Março de 2013, as 19:32:37 »

Ferro Velho, a retificação é de onda completa mesmo, só que usando transformador com center tap só são necessários 2 diodos. Se você usar o transformador "tipo Baby Wonder", SEM center tap, aí precisará de 4 diodos (ou uma ponte retificadora, que fará o mesmo trabalho).
Registrado

Se alguém ficou curioso, meu avatar é o brasão da família Finck. Dizem que os brasões das famílias alemãs estão relacionados com a profissão de seu patriarca. Se isso for verdade, o patriarca Finck deve ter sido bobo da corte...
Ferro_Velho
Visitante
« Responder #82 : 01 de Março de 2013, as 19:37:15 »

Pronto, então vamos a minha última chateação pra você Blackcorvo. Cheesy

Seria assim com os transformadores do Baby Wonder:

transformador de força:

Primário:
110/220V

Secundários:
0-6V.  800mA.
0-127V.  30mA.



transformador de saída:

TS 5.60.A


E o esquema ficaria:

http://imageshack.us/photo/my-images/16/guara5.jpg/






Se tudo estiver em ordem, eu passo o fim de semana quebrando a cabeça
no eagle para fazer um layout para ele.

Necessito de mais uma informação, as tensões dos capacitores.

Os resistores eu assumo que são de 1/4 de watt, com exceção do de
10K 2W.

Ok?

Meu amigo Blackcorvo, mil perdões por ter lhe alugado o dia inteiro.

E muitíssimo obrigado, espero que o amp realize o nosso sonho.

Grande abraço.


PS.: Valeu Fink, ainda tenho muito que aprender. Legal!
« Última modificação: 01 de Março de 2013, as 19:44:06 por Ferro_Velho » Registrado
xformer
Administrator
DIY Freak
******
Offline Offline

Sexo: Masculino
Mensagens: 6.287

Obrigado
-Dado: 71
-Recebido: 2049


e^(i x pi)+1=0


WWW
« Responder #83 : 01 de Março de 2013, as 19:42:58 »

Xformer,

Caso você ainda não conheça essas curvas, acho que você vai gostar e servirão de subsidio para seu projeto.

http://www.audiolink.com.br/audiolink/imagens/ECC82_PP.jpg

abraçaõ

Guilherme

Não conhecia e não tinha visto. Entretanto é para um primário com 30kohms placa a placa, o que deixaria a reta de carga mais deitada e portanto com boa excursão do sinal, mas a relação de espiras primário/secundário também é elevada (61) o que reduz a tensão rms no secundário, não deixando atingir 1W sobre 8 ohms (como demonstrado pela máxima potência dos gráficos que é +- 400mW).

A questão no PP com as 12AU7 é achar (o que chamamos em economia) de ponto de maximização, onde determinada impedância do primário permita a melhor combinação de excursão do sinal e relação de impedância/espiras de forma a se obter pelo menos 2,82Vrms (1W em 8 ohms) ou mais no secundário.
Por isso, as melhores tentativas ficam entre 20k pp.
Registrado

O que se escreve com "facilidade" costuma ser lido com dificuldade pelos outros. Se quiser ajuda em alguma coisa, escreva com cuidado e clareza. Releia sua mensagem postada e corrija os erros.
Finck
Handmaker
****
Offline Offline

Sexo: Masculino
Mensagens: 1.726

Obrigado
-Dado: 62
-Recebido: 271



« Responder #84 : 01 de Março de 2013, as 19:43:23 »

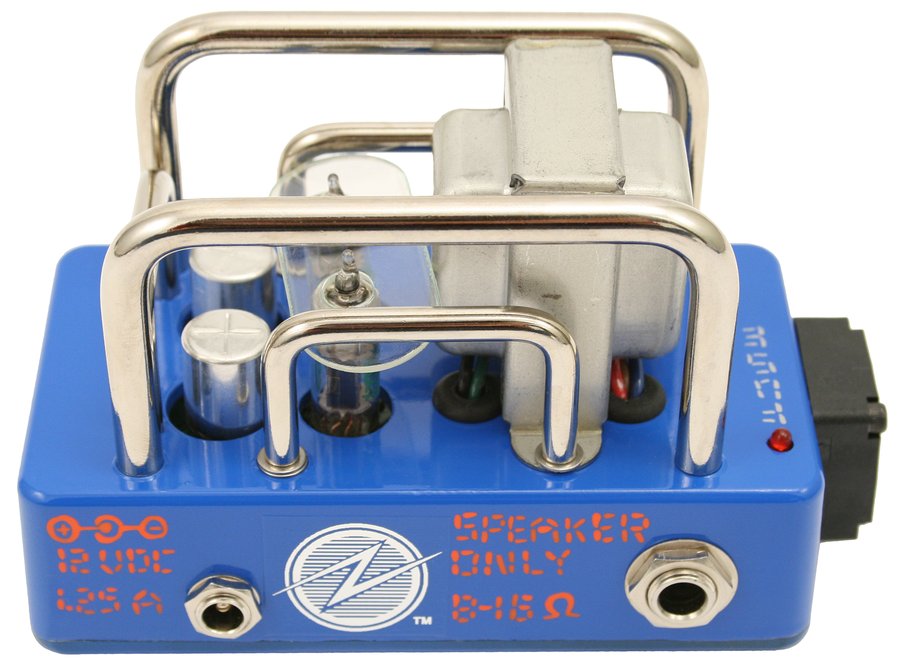

Ferro Velho, só para te dar água na boca:



A fonte fica fora do "gabinete", mas dentro deste, se não me engano, tem um circuito elevador de tensão (tipo o  "Bilé Nervoso" do Eduardo).
Registrado

Se alguém ficou curioso, meu avatar é o brasão da família Finck. Dizem que os brasões das famílias alemãs estão relacionados com a profissão de seu patriarca. Se isso for verdade, o patriarca Finck deve ter sido bobo da corte...
Ferro_Velho
Visitante
« Responder #85 : 01 de Março de 2013, as 19:45:52 »

Lindo né?

Um Zvex.

Mas as sub mini só lá fora.

Aqui, se não fosse o Eduardo, nos estaríamos fritos.

Abraço.
Registrado
Guilherme
Visitante
« Responder #86 : 01 de Março de 2013, as 19:56:58 »

Xformer

Exatamente, em torno de 20k P-P.

Mas cuidado para não estragar seu otimo projeto com transformadores  construidos com materiais adquiridos em "desmanche" de transformadores. Já tem aos montes por aí, especializados em "recuperar" aço-silicio e cobre.
No Paraná tem um grande, e a linha "de primeira" deles é sucata reprocessada na China,  embebida em óleo para durar durante o transporte. Huh?

Bom final de semana.

Guilherme

Registrado
Finck
Handmaker
****
Offline Offline

Sexo: Masculino
Mensagens: 1.726

Obrigado
-Dado: 62
-Recebido: 271



« Responder #87 : 01 de Março de 2013, as 20:24:29 »

Ferro Velho, não pensei no uso de sub mini não, só mostrei o Zvex para te dar "inspiração", já que você queria enfiar as coisas numa 1590B...

Mas falando sério, penso que para um ampzinho <1W o transformador de saída poderia ser bem pequeno. Deixando o transformador de força de fora (numa caixa para fonte de parede) não seria impossível chegar a um resultado esteticamente semelhante ao do Zvex. Talvez até o próprio transformador de saída pudesse ser montado numa caixinha separada, inserida "no meio" do cabo a ser usado para conectar a caixa acústica...
Registrado

Se alguém ficou curioso, meu avatar é o brasão da família Finck. Dizem que os brasões das famílias alemãs estão relacionados com a profissão de seu patriarca. Se isso for verdade, o patriarca Finck deve ter sido bobo da corte...
blackcorvo
Handmaker
****
Offline Offline

Sexo: Feminino
Mensagens: 1.225

Obrigado
-Dado: 207
-Recebido: 187



WWW
« Responder #88 : 01 de Março de 2013, as 20:37:26 »

Pro B+, recomendo pelo menos 50mA (segundo o datasheet, a 6AS5 consome cerca de 43mA de pico, com um consumo de 37mA em repouso).
Se olhar as informações sobre o transformador de força do Baby Wonder que tem na descrição da Altana, elas dizem o seguinte:

- Com consumo de 800mA pelos filamentos, o secundário de alta tensão pode fornecer até 55mA.
- Com consumo de 1,5A pelos filamentos, o secundário de alta tensão pode fornecer até 30mA.

Recomendei ele por poder variar a corrente dependendo da demanda do circuito, e pra uma 6AS5 sozinha parece perfeito, na minha opinião!

Quanto aos capacitores, eles devem ser de 200v pra cima. Depende do que você encontrar, e do preço também (se for comprar na Altana, os de 47uf/450v são mais baratos que os de 250v! Shocked ), mas procure usar os valores que constam no esquema. Eu selecionei eles baseado em teste, e esses valores foram os que deram menos ruído de fonte.
Registrado

http://blackcorvo.com
|||
Ela/dela desde Agosto 2021
Ferro_Velho
Visitante
« Responder #89 : 01 de Março de 2013, as 20:49:19 »

Ok Blackcorvo, estava lendo a história deste amp, seus posts nos sites
gringos pedindo informação de um circuito para as 6AS5, em 2010.

Muito legal.

Vou fazer o pedido dos transformadores na segunda, e então aumento para 50mA.

No fim de semana, vou começar a esboçar a placa no eagle.



Fink, busca os trabalhos de um cara chamado Frequency Central, ele é
inglês e posta em vários fóruns, tipo Diystompboxes e Freestompboxes.

Ele faz estes mini amps com essas válvulas mini, e fez um com uma 12AX7
no pré e uma 12AU7 no power chamado Obsession, ele também usa este
esquema de fonte fora e nixie power supply dentro da caixa.

O protótipo do Obsession é lindo, numa 1590B,  mas agora o modelo MKII
ele vende numa caixa maior.

Senhores abraço e boa noite, eu vou descansar pois estou com olhos vermelhos
e a bunda quadrada de ficar o dia todo aqui na frente do micro.

Obrigado a todos, especialmente ao Blackcorvo pela paciência.

Abraços e até amanhã.
