Fotos de amplificadores prontos

[Antonio de Campos Junior]

Dependendo das circunstâncias, pode até incomodar, mas, na maior parte das vezes, não!!!

Deixa o teu vizinho colocar uma música ou um ritmo que você detesta.
Pode chegar baixinho aos seus ouvidos, mas vai incomodar demais!


[basque]

segue abaixo as fotos do meu jcm800 20 watts

[bossman]

Legal basque ! Posso imaginar como está feliz com seu novo amplificador ! 20W é bastante potência, não é mesmo ? Se lhe posso sugerir uma melhoria eu sugeriria colocar uma moldura com uma tela vazada atrás para ajudar na refrigeração da válvulas e transformadores acima do chassis

[basque]

Legal basque ! Posso imaginar como está feliz com seu novo amplificador ! 20W é bastante potência, não é mesmo ? Se lhe posso sugerir uma melhoria eu sugeriria colocar uma moldura com uma tela vazada atrás para ajudar na refrigeração da válvulas e transformadores acima do chassis

esse foi meu primeiro amplificador valvulado estou feliz demais que deu tudo certo, vou seguir seu conselho... sim 20w eu não uso nem metade do volume.

[Ronconi]

Seu aparelho também ficou bem legal Samuel, parabéns!

[Thomas_h]

Mas essa madeira ficou muito linda! Acabamento estilo trainwreck.

[Ronconi]

Mas essa madeira ficou muito linda! Acabamento estilo trainwreck.

Muito obrigado Thomas_h!
Gosto muito dos teus projetos, especialmente os ultra-compactos. É uma filosofia que tento implementar em todos os layouts por aqui.


Ken Fischer é o meu herói eletrônico...
-----Por qualquer motivo minhas fotos sumiram, seguem outras então, de outro projeto:













Superlead 50W, mesmo preamp série 12000 do EVH.

[xformer]

Por qualquer motivo minhas fotos sumiram, seguem outras então, de outro projeto:

Deve ter sido você mesmo que excluiu o conteúdo antigo (texto e imagens) da sua postagem de 31 de agosto, sem querer.  Conforme consta na postagem, você fez uma modificação nela no dia 4 de setembro às 20:07 h, e trocou o texto.

[Ronconi]

Deve ter sido você mesmo que excluiu o conteúdo antigo (texto e imagens) da sua postagem de 31 de agosto, sem querer.  Conforme consta na postagem, você fez uma modificação nela no dia 4 de setembro às 20:07 h, e trocou o texto.

Tens toda a razão, foi eu mesmo que excluí, obrigado

[betoknigth]

JCM800 no pre, com várias chaves.
VOX AC15 no power, pentodo/triodo (9W/18W)
Transformador schatz (unico transformador do circuito)
Reverb de mola
Valvulas chinesas
Falante vintage30
Emulador de cabinete (ainda em desenvolvimento)
Saída microfonada embutida no bafle
Caixa em pinheiro e roxinho colados (deu trabalho pode apostar)
Potenciometro roxo escondido regula a alta tensão dentro do amp de 100 a 300Vdc.
gabinete em aço galvanizado levemente polido, aplicado silk e envernizado
saidas de linha (com ou sem emulação), send return e footswitch pra ligar reverb e boost.
lixado no grao 1200 e depois selado com oleo mineral puríssimo (encontra em farmácia)
black strat montada por mim, praticamente tudo da china, baratinho, caps de alnico V medio ganho.
alguns pedais montados outros comprados, é a vida...

[Ronconi]

Excelente betoknigth!
Gabinete ficou bem autêntico! Roxinho é uma madeira um tanto "esquecida" pelo pessoal... Gosto muito dela

[xformer]

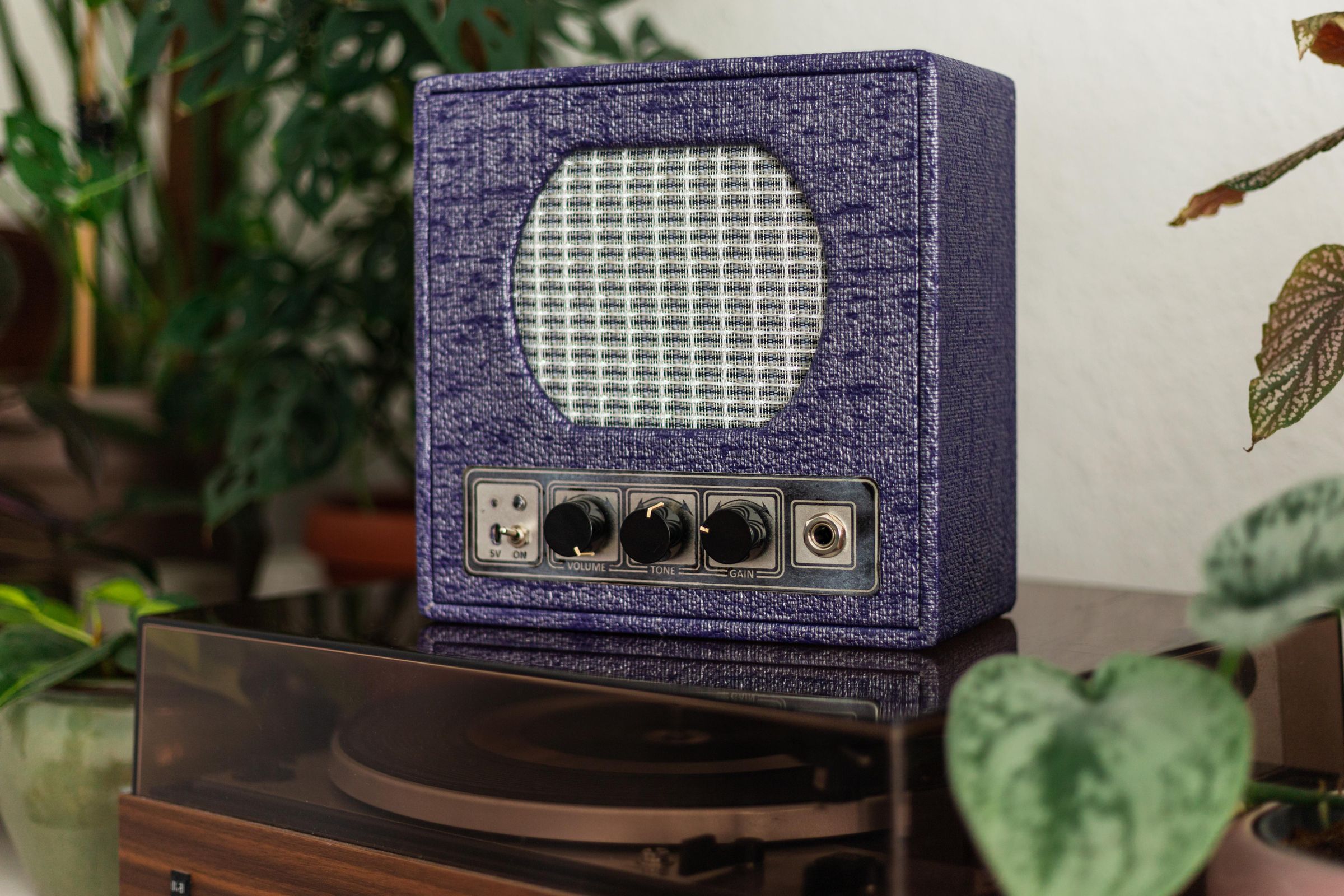

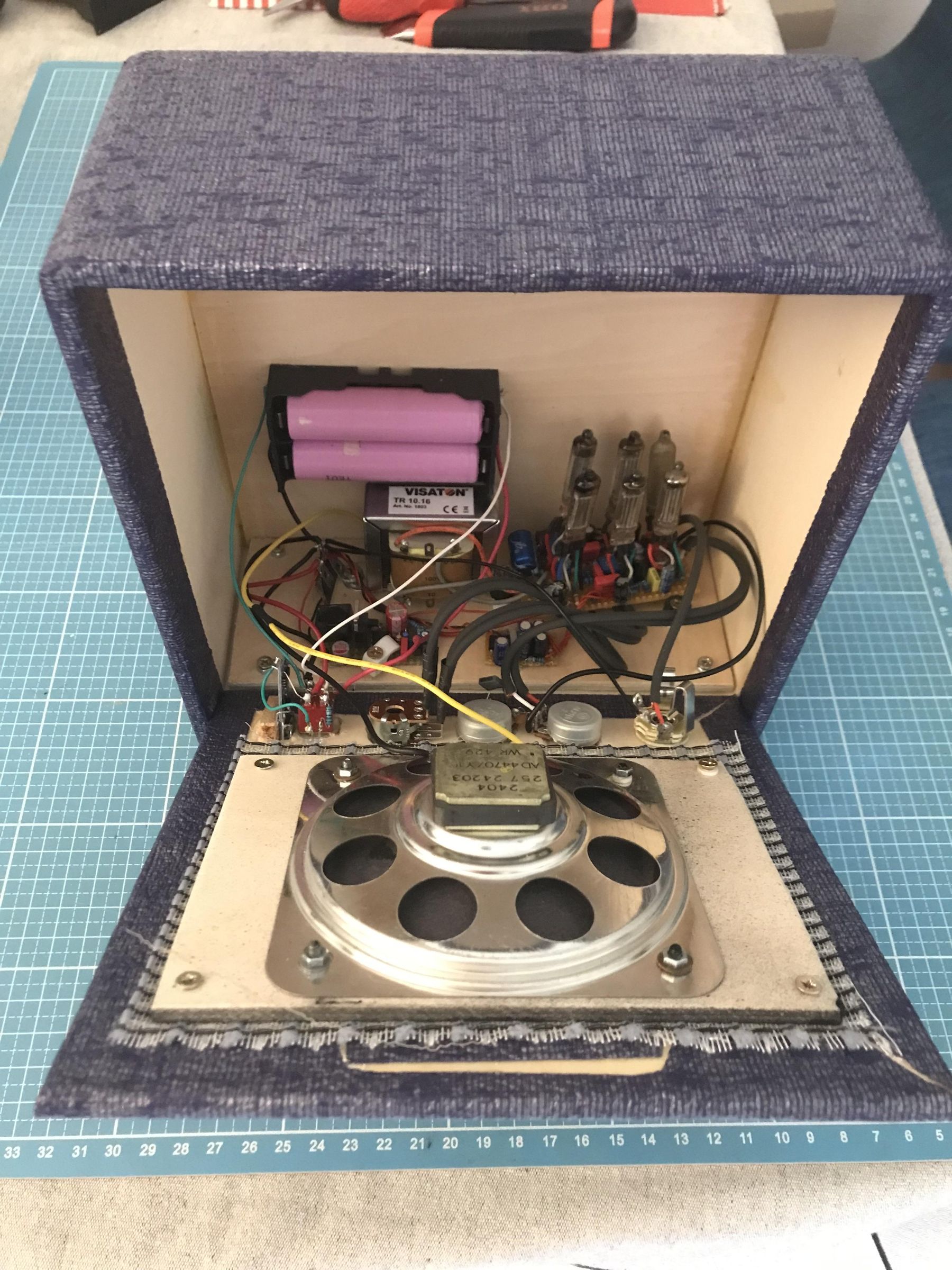

O mini amplificador valvulado do nosso colega Thomas, saiu na última edição da revista Hackspace:

This beautiful build is a portable push-pull tube
amp. In the tradition of audio equipment, this won’t
work on its own – you need a speaker cabinet to plug
it into, plus a guitar, and maybe even enough talent to
be able to play the thing.
What makes it stand out is the sheer amount of
electronics packed into such a small space. It’s built into a
Hammond 125B enclosure measuring around 120 × 65 × 40 mm;
that enclosure is also typically used in guitar effects pedals, so
packing a while amplifier in – and one that uses three full-sized
vacuum tubes – is seriously impressive.



[Thomas_h]

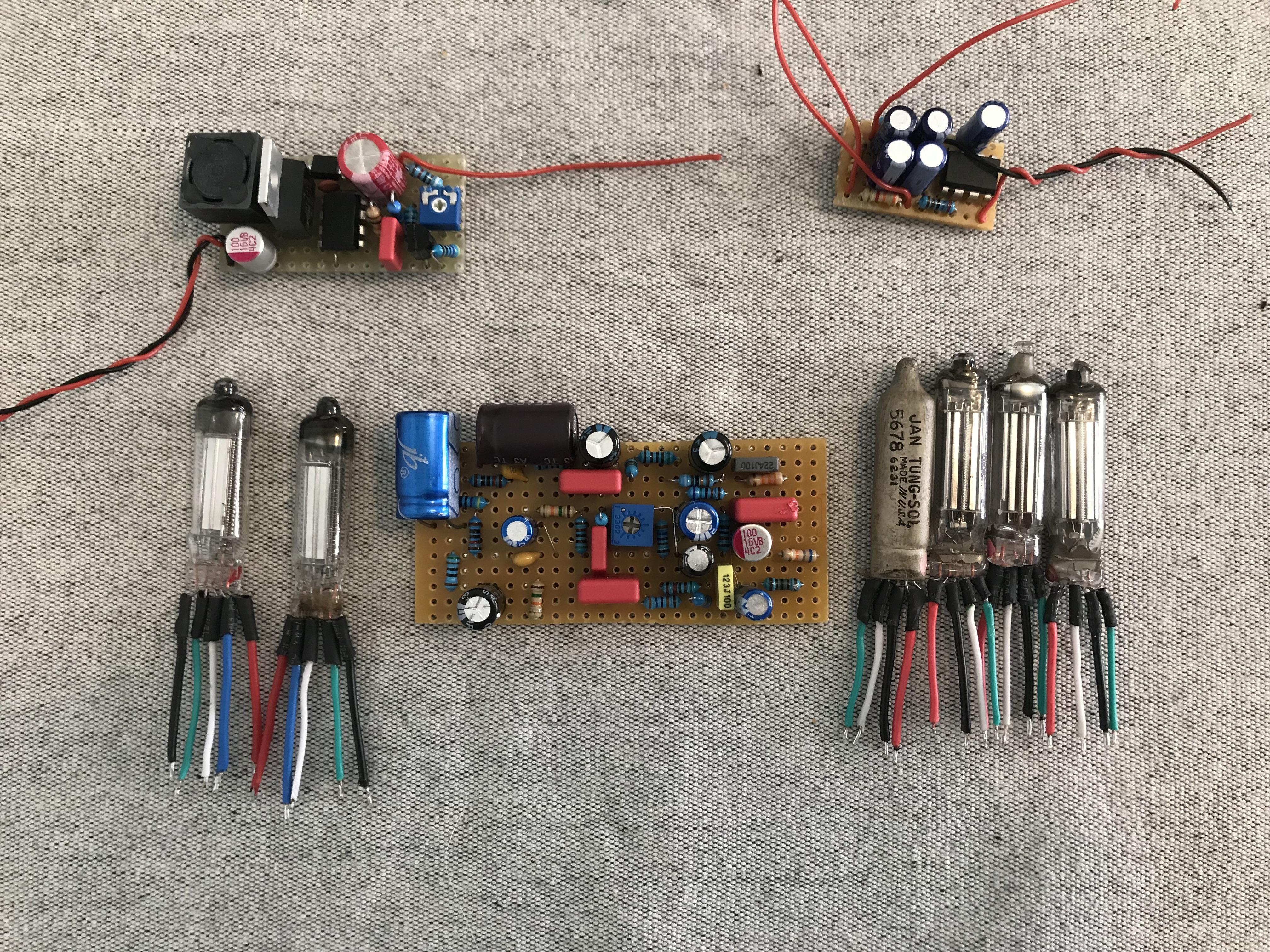

Da serie de montagens com válvulas sub-miniatura:



https://youtu.be/DAAnDg_tZYM
https://www.instructables.com/Push-pull-Tube-Amplifier-Using-Subminiature-Tubes-/

[tiagojoy]

Muito bom!

[darkislanio]

Que montagem linda! Só senti falta da blindagem, como é o hum dele?
