Amplizinho !!!

[jboufelli]

Em uma foto o CI está com soquete e em outra não, talves você tenha queimado ele com excesso de calor.

Que CI é esse aí?

eu fiz uma segunda soldagem e esqueci do soquete, será que eu mandei pro espaço o CI

[gringo]

você segurou por muito tempo o ferro de solda no pinos do ci?

[Adiel]

Parece que há alguns pinos em curto no layout e, por conseguinte, na placa.

[Balen]

Ele fez a placa espelhada! É só comparar com as imagens no site que ele passou..

[michelterres]

Ele fez a placa espelhada! É só comparar com as imagens no site que ele passou..

pois é, acho que a placa que tem no blog la é para desenhar a mão, se fez por transferencia deve estar invertida

[Dabreu]

Percebi que ele fez o que mandaram logo após a imagem do layout:

"Foto para imprimir y pasar con la "plancha" .

Só que colocaram a imagem invertida.

[Diogo Gaubeur]

   gente, tava fazendo uma cotação pra ver quanto sairia montar uma ampli desses, e procurando a CI encontrei tres 'modelos diferentes', LM 386L; LM 386N e LM 386N-1... alguem saberia me dizer qual é a diferença???

   Abraços

[jboufelli]

Então e agora ... o que faço

taco tudo no lixo, faço outra placa .......



[gringo]

Então e agora ... o que faço

taco tudo no lixo, faço outra placa .......



tira todos os componentes que ainda da pra usar, você só vai ter que fazer outra placa.

[jboufelli]

Será que o pessoal mais experiente poderia fazer outra placa

Grande abraço

João

[Balen]

Se for fazer por transferência, pode pegar aquele layout do site e espelhar ele. Aí imprime no glossy/transparência e transfere para a placa que vai ficar certo.

Próximo projeto é bom dar uma conferida antes...

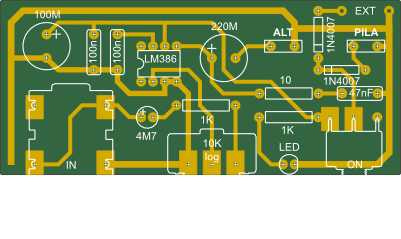

Quando for fazer a placa por transferência tem que imprimir o layout como se estivesse sendo visto pelo lado dos componentes (nesse caso como se estivesse vendo assim: http://www.faxter.es/Portals/0/Proyectos/Pr04/LM386%20pcb2.png ), se tu olhar no site vai ver que o layout só com as trilhas em preto está espelhado.

[GrAmorin]

Será que o pessoal mais experiente poderia fazer outra placa

Grande abraço

João

Esta ai o layout.
Recomendo que use o metodo da acetona, procure aqui no proprio Handmades.
Boa sorte.

[Lamer]

Pessoal... para quem não trabalha com softwares gráficos (Corel, CAD, etc)...
Uma alternativa viável é utilizar o Word2010, ele permite espelhar imagens, e é muito fácil de usar... porém o único cuidado a ser tomado, é verificar se o Word desconfigurou as dimensões da imagem na hora da importação!

Abraços

[jboufelli]

Pessoal muito obrigado pela ajuda

Amorim Obrigadão pelo layout


Grande abraço a todos

joao

[plautz]

Pessoal... para quem não trabalha com softwares gráficos (Corel, CAD, etc)...
Uma alternativa viável é utilizar o Word2010, ele permite espelhar imagens, e é muito fácil de usar... porém o único cuidado a ser tomado, é verificar se o Word desconfigurou as dimensões da imagem na hora da importação!

Abraços

O grande problema é que ao fazer isso perde-se resolução da imagem.

O word não foi feito para trabalhar com imagens, e isso é um fato. É usar um martelo para quebrar uma noz: fatalmente a noz será partida, mas com um enorme trabalho.

Use sempre a ferramenta adequada para o trabalho que não haverão dores de cabeça.
