Como assim?, nesse circuito os gyrator formam um equalizador de tres banda com as frequencias fixas.
Tambem é possivel desligar o equalizador deixando o pedal com um som mais aberto e grave.

[FIRE FOOT]

mas no projeto aqui tem a placa deles? do eq?

[PresuntoW]

Olá, alguém tem algum esquemático para a outra versão desse pedal?

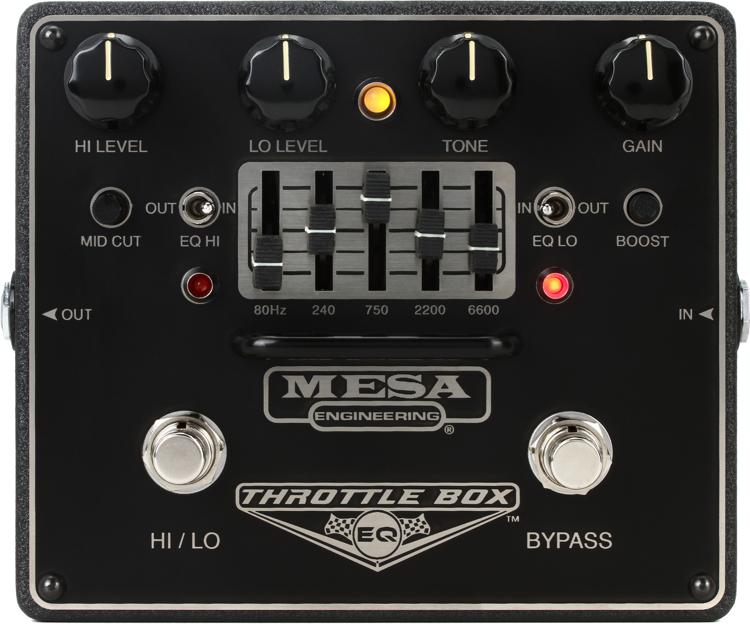

Mesa Boogie Throttle Box EQ, Agradeço desde já.

[ferhdas]

Olá pessoal, tudo certo?
Resolvi tentar construir esse pedal aqui, e estou na fase de estudar o esquema dele, e tal.
Com respeito ao equalizador fixo que usa o TL074 (IC3), seria possível eu substituir os resistores por potenciômetros, afim de conseguir um equalizador variável?
Se sim, quais os resistores seriam mais apropriados para esta substituição?
Outra coisa. Aquele D2 ZY? que está no esquema, é um zener?
Agradeço qualquer ajuda!
Obrigado,
Fernando

[xformer]

Depende o que você quer variar no equalizador: as frequências ou a amplitude e parâmetros de cada filtro.
Se for a amplitude, substitua os resistores ligados na chave S2A  (R23, R27, R31) por potenciômetros de mesmo valor.
Se for a frequência e parâmetros, experimente por potenciômetros no lugar de R24, R25, etc, que são as resistências que junto com os capacitores definem as frequências dos filtros.

Sim, o D2 é um diodo zener, provavelmente de valor perto de 9V. Ele, assim como o diodo D1, não tem funcionalidade de modificar o sinal de áudio, mas apenas de proteção na alimentação. D1 protege contra uma fonte com polaridade inversa ao do circuito do pedal e D2 protege contra tensão da fonte superior a 9V.
