Diy Layout Creator

[Paulo Shure]

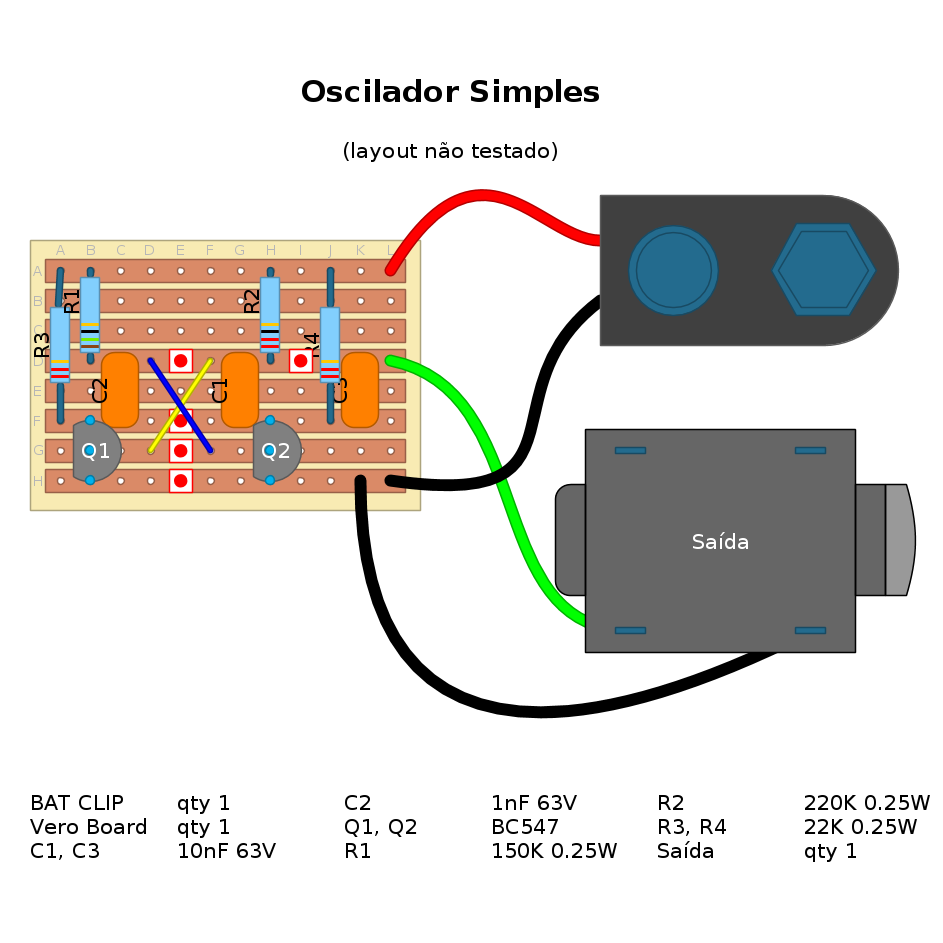

Saudaçoes a todos...Em um topico sobre um pedal, veio a dica do Alfredo Padrao sobre este programa o Diy Layout Creator. Acabei ficando curioso e baixei ele aqui no serviço para ver como era. Como sou iniciante ainda achei ele bem facil como o alfredo citou, Eu baixei aqui do forum o esquema do injetor de sinais, pelo fato de ele ser poucos componentes me pareceu mais facil de começar a tentar montar um layout. Todos os creditos ao autor do projeto, apenas usei ele de forma didatica, para tentar aprender a montar meus propios e se tudo ocorrer certo mais pra frente poder ajudar no forum tambem. Estou postando as imagens do que eu fiz (levei a manha inteira so pra fazer isso). Gostaria de pedir as pessoas mais experientes que se puderem fazer o favor de verificar se esta correto ou nao. Esse layout e um teste nao queimei placa nem testei fisicamente. E apenas um teste meu para ver se me acerto com o programa. Se caso estiver correto gostaria de indicar tambem este programa para as pessoas iniciantes.

[Ferro_Velho]

A imagem não aparece Paulo.

Agora sim.

"Now you see me, and now you don't..."
                  The Prisioner - Iron Maiden



[vinealonso]

Aqui apareceu normal

[Alfredo Padrao]

Paulo Shure, que bom que já começou a aprender.  Seria bom que adicionasse também o esquema para facilitar quem vai conferir.

Parece que falta uma ligação entre R2 e C2.

[Ferro_Velho]

Paulo, C2 tem um terminal "solto", é assim mesmo?

Já foi dito enquanto eu digitava.

"Be quick or be dead..."

[Paulo Shure]

NAo pessoal acho que foi falha minha mesmo...Continuo mexendo nele aqui, vou verificar.
Ola pessoal..Verificando onde me indicaram era erro meu mesmo. Coloco agora as imagens corrigidas. Gostaria de pedir indicaçao de mais algum layout mais simples para testar.

[Alfredo Padrao]

Acho que ainda contém erros; os resistores não estão polarizando os coletores e bases dos transistores.
-----Assim como no layout o coletor de um transistor está ligado na base do outro; o que não ocorre no esquema.

[xformer]

Paulo, o layout tá errado:

- R3 e R4 não são ligados em paralelo e o capacitor C3 é que liga um ao outro. Da junção entre C3 e R4 sai uma trilha pra base do Q1.

- Da mesma forma, a base de Q2 tem que ir pra junção de R2 e C2. O outro terminal de C2 tem que ligar ao R1.

- C1 está ligado incorretamente também, ele tem que ficar na saída ligado ao coletor de Q1.

- Tente fazer sem o jumper. Coloque as ilhas de alimentação e saída um pouco pra dentro e faça a trilha do jumper   dando uma volta por fora.

[Paulo Shure]

Obrigado...VAmos la de novo.

[Ferro_Velho]

Paulo, uma dica, antes de tentar fazer um layout, você precisa
entender um esquemático.

Então faça assim, pegue um layout e o seu esquemático correspondente
e compare os dois, um que seja simples, pra começar.

Faça isso com dois ou três projetos simples para que você possa "ler" o
esquemático da maneira correta e então depois partir para o layout.

Abraços e não desista.

[Paulo Shure]

Vamos a luta companheiros....

[hgamal]

Eu daria um outro conselho. Este software é sensacional, eu gosto muito de usar. Tenta montar o circuito antes usando uma placa padrão.

Fiz rapidinho o circuito que você quer, olha só como fica bem legal:



Nesta modalidade, você pode montar circuitos de forma rápida e ir aprendendo como a coisa funciona. Aprendendo a ler circuitos e ultrapassar as dificuldades.

Poucas coias ensinam mais que a prática!

Funcionando, você parte para o circuito impresso, o gabinete, a pintura, o departamento de marketing, o departamento de vendas internacional e a riqueza insana e imoral! (só não vai esquecer de quem te ajudou no início)

[biglouis]

Se você colocar o Q1 ao lado esquerdo do Q2, pode tirar o jumper fora.

Usei bastante esse programa no inicio de minhas aventuras "layoutísticas" ABCDEFGHIJKLMNOPQRSTUVWXYZ
