Medições no osciloscópio x medições no multímetro

[tcholopi]

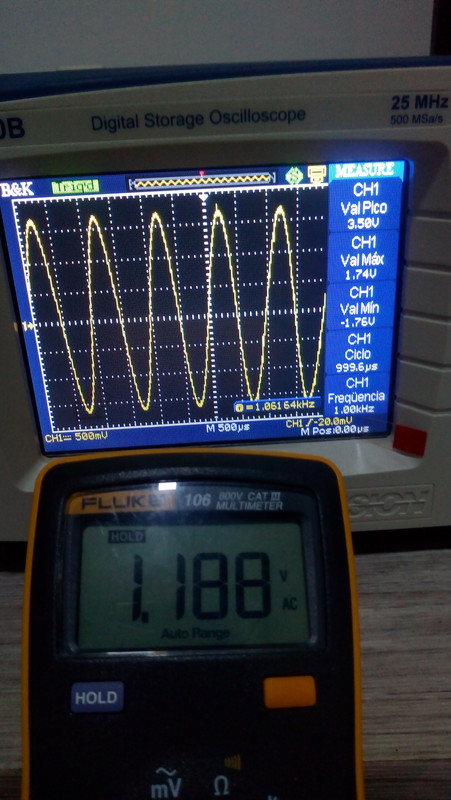

Olá senhores. Recentemente adquiri um osciloscópio para depurar o sinal do amplificador montado. Estou usando como gerador de sinais o programa NHC tone generator. Ao medir o sinal que sai da placa do computador, encontro valores diferentes utilizando o osciloscópio e o multímetro. Segue uma imagem com os valores. Saberiam me dizer o porquê dessa divergência?

Spoiler (clique para mostrar ou esconder)

[xformer]

O osciloscópio mediu 3,50 V pico a pico.  O multímetro mede volts rms (ou eficazes). São medidas diferentes.  SE o sinal for senoidal puro, SEM distorção, a tensão rms é a tensão pico a pico dividido por 2,828  aproximadamente (exatamente 2 x raiz quadrada de 2).  Se o sinal não for puro, com distorção, essa relação já não vale mais.

Além disso, o multímetro tem uma frequência máxima do sinal que ele pode medir com confiabilidade. No caso, seu sinal é de 1kHz.  O meu Fluke mede sinais até 400Hz (true rms), veja quanto é o do seu.

[tcholopi]

Não tinha me atentado à faixa de frequência que o multímetro trabalha. No meu caso vai de 40hz a 500hz. Posteriormente descobri onde ativar a leitura rms no osciloscópio. Deu bem próxima do multímetro, mesmo medindo fora de sua faixa de frequência. A divergência do valor rms e vpp com a fórmula, deve ser efeito da distorção.
