Amplificador de guitarra Micro Champ

[JB.Santos]

Olá

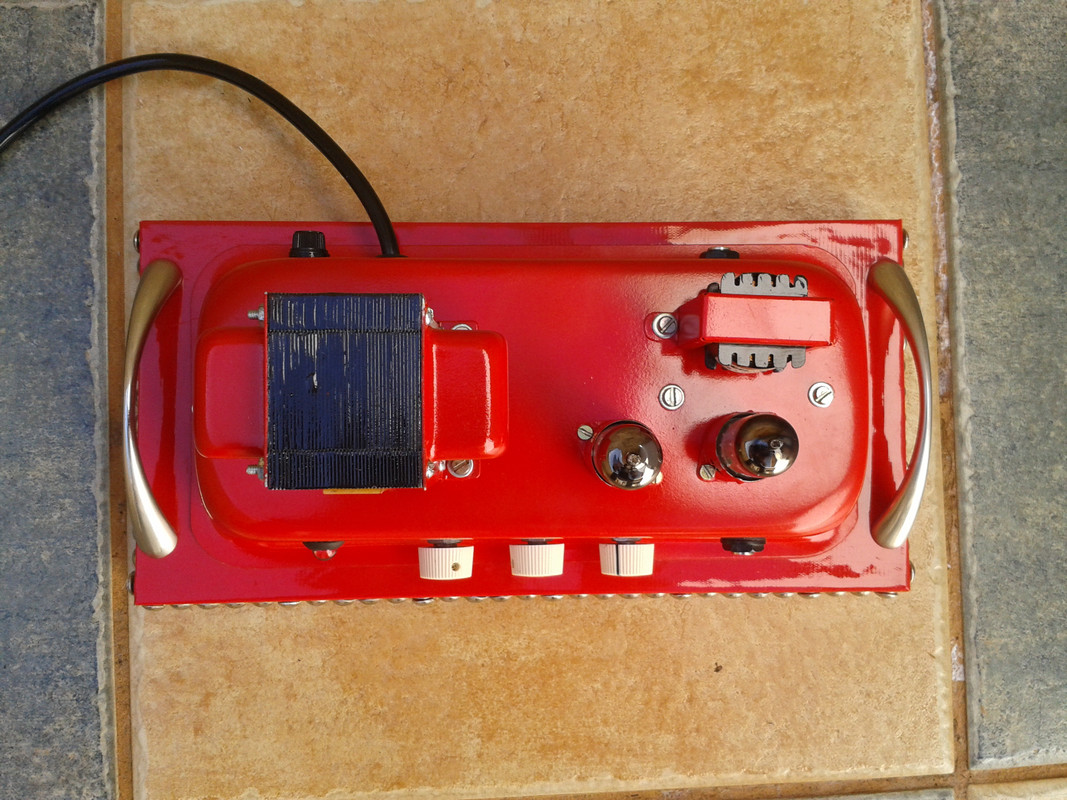

   Este é o Micro Champ que fiz em Julho/2019 inspirado no 5E3M Deluxe Micro do Rob Robinette disponível no site https://robrobinette.com/Deluxe_Micro.htm
   Digo inspirado, porque fiz várias alterações e ajustes para ficar com o timbre que me agradasse.

[Antonio de Campos Junior]

Olá JB.Santos,

Está bonitão esse vermelhão e bem montado também, parabéns!
Uma dúvida: o transformador de é bem "parrudo", e do lado de dentro tem outro?
É outro transformador ou é um Choque?

Abraços e poste um som dele depois!

[JB.Santos]

Obrigado Antônio, estou devendo um vídeo dele mesmo, já devia ter feito.

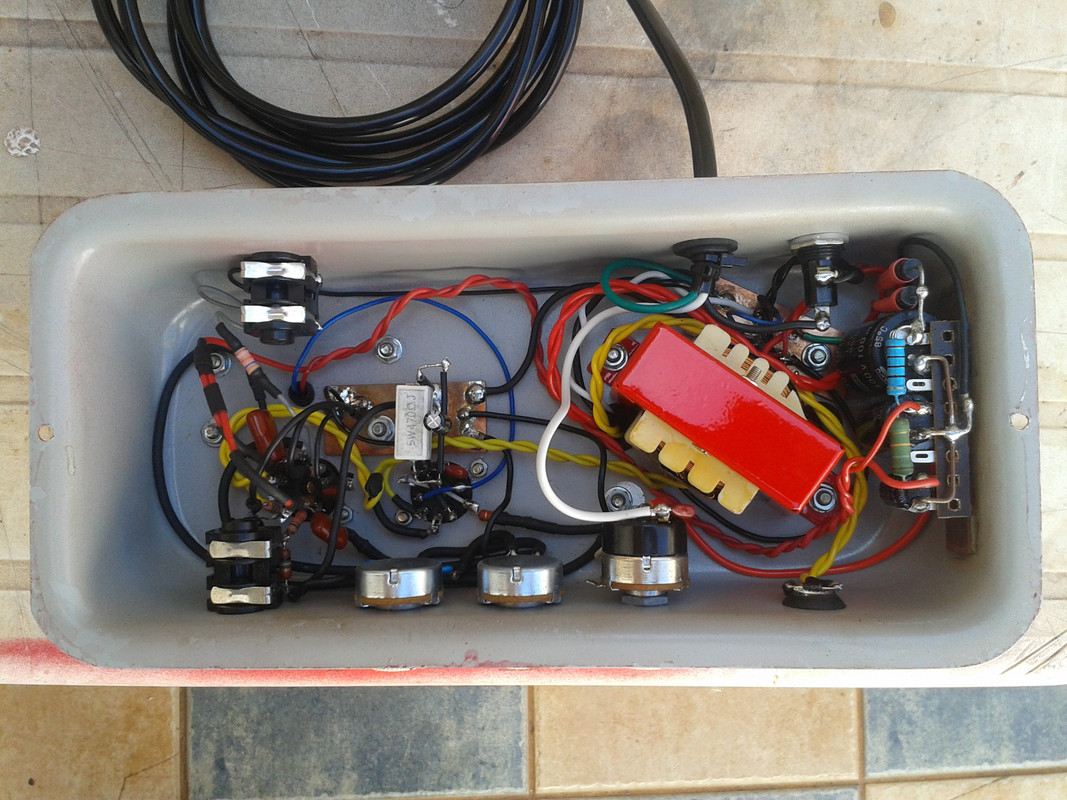

Quando montei o amp tive um problema com a tensão do filamento que ficava abaixo de 6 volts entre 5,7v e 5,8v, para resolver isto, instalei um outro transformador só para os filamentos.
Detallhe, este transformador que usei para os filamentos, foi o que tinha aqui no momento um Hayama 127/220V e 12+12V 1A. Aí liguei o primário 220 em 127V e obtive 6+6V no secundário para ligar os filamentos em série com 12V. Deu certinho.
O amp todo foi feito com material que, a maioria deles, eu já tinha aqui.

O transformador de saída é o TS 3.Reverb 25K/8ohms da Schatz.

[marcao_cfh]

Ficou muito bonito mesmo!

Como é o volume dele? Uma 12AU7 deve dar menos de 1/2W de saída, o que é muito interessante para tocar no quarto.

Sobre a tensão dos filamentos, está dentro do aceitável. A variação é de cerca de 10% da tensão. Mas você já adicionou o transformador extra, então não vale a pena retirá-lo.

[bossman]

Acho que 5,8 volts nos filamentos não seria exatamente um problema pro amplificador ou seria ?

Spoiler (clique para mostrar ou esconder)

Ps. Você "envermelhou" um transformador do professor Alexandre ! Ele não vai ficar nada feliz com isso

[A.Sim]

Olá.

Para evitar esses dissabores com tensões secundárias fora de tolerância, use sempre transformadores de força Schatz.

[JB.Santos]

   O problema com tensões muito próximas dos limite dos componentes está na variação dela na rede elétrica. Aqui em casa, durante a semana, na tomada mede 124V e no Domingo de manhã 127V. Acredito que em alguns lugares possa variar de 120 a 130V.

    Ficou bonitinho mesmo, bem fofinho...   ...dá até pra usar na decoração da casa.

[xformer]

O chassi é uma forma de assar pão ?  A patroa não achou ruim ?
Tem forma de assar que é mais retangular, com cantos mais retos.

A tensão da rede geralmente é 127V nominais, e quando está abaixo disso, é porque tem muita carga consumindo energia no circuito (na sua casa ou mesmo na rua inteira) o que faz acontecer perdas na fiação e cabeamento. No domingo cedo, muita gente está dormindo ainda, por isso o consumo é menor.  Eu nunca ouvi alguém dizer que a tensão na tomada estava acima, normalmente é abaixo.

[JB.Santos]

   Sim, é forma de pão. Nas formas de alúminio, são fáceis de fazer a furação para válvula além de ser uma boa blindagem.
 Nesta devo ter pago na época uns R$ 8,00.  Já usei em três amplificadores.

[marcao_cfh]

Eu também já usei forma de pão, realmente são bem fáceis de furar. Tem de diversos tamanhos e são relativamente baratas.

Aqui em casa eu já medi 129V, e acredito já ter medido 130V. Moro em prédio com 14 apartamentos, então o consumo sempre é no mínimo considerável. Mas essa diferença não deve influenciar em nada.

[A.Sim]

Olá.

A tolerância admitida pela ANEEL à tensão da rede elétrica é de +5% -8,5%. Para um enrolamento de 6,3 V, a tensão de filamento ficaria entre 6,61 V e 5,76 V. Mas com 124 V no primário, a tensão de filamento deveria ser 6,15 V ao invés de 5,8 V...
